캠 구동형 2지 그리퍼 (가반하중 4 kg).
Cam-driven 2-Finger Gripper (4 kg payload)

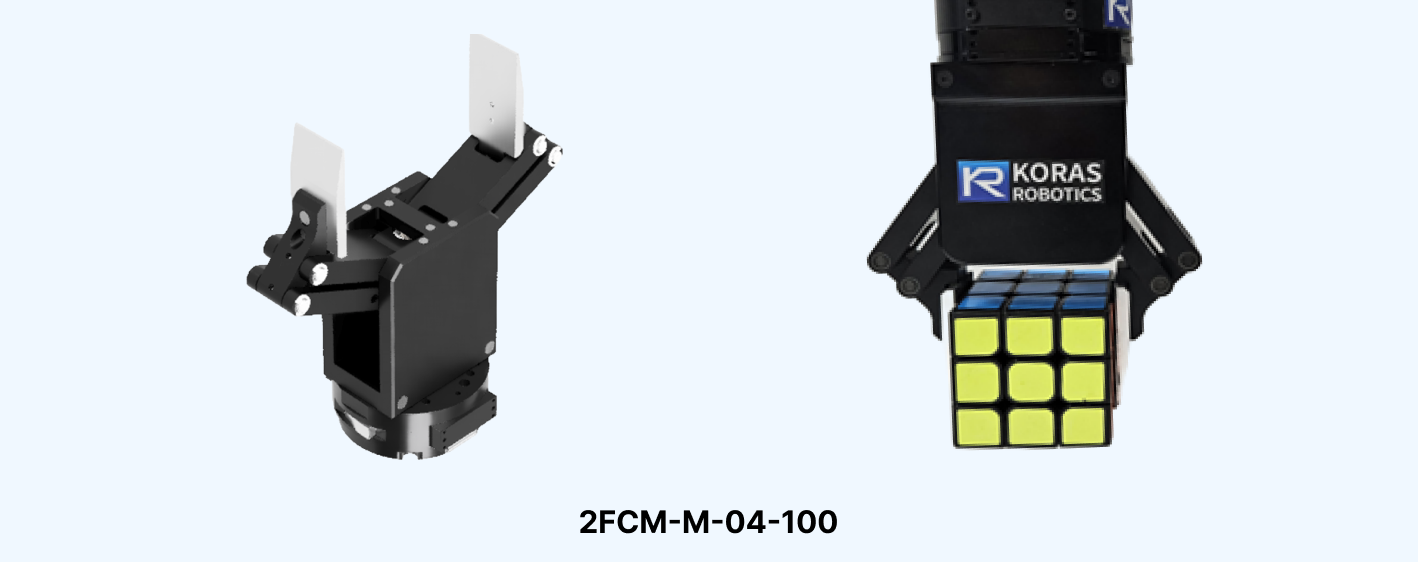

2FCM-M/I-04-100 (Cam-driven 2-Finger Gripper with 4 kg Payload & 100 mm Stroke)
제품 개요
- 그리퍼 핑거의 경로가 캠 프로파일에 의해서 결정됨.
- 동작 중에 핑거의 높이와 각도가 일정하게 유지되도록 설계됨.
- 작은 그리퍼 사이즈에 비해 넓은 파지 범위를 가짐.
제품 사양
| Model | 2FCM-M-04-100 | 2FCM-I-04-100 |
|---|---|---|
| No. of fingers | 2 (1 DOF) | |
| Force-fit payload | 4 kg (max) | |
| Stroke | 100 mm 1) | |
| Grip force | 160 N (max) | |
| Closing time | 2.9 s (default) / 2.4 s (min) | |
| Weight | 0.52 kg 2) | 0.79 kg 3) |
| Dimensions (W×D×H) |
162×70×158 mm 2) | 162×70×183 mm 3) |
| Supply voltage | 24 VDC | |
1) A 2FCM-M/I-04-150 model is available for a finger stroke of 150 mm.
2) Including the MATC tool-side unit (MATC-10-T)
3) Including the drive unit and excluding the ATC tool-side unit & robot bracket
Dimensions of 2FCM-M-04-100
