진공 그리퍼 (가반하중 5 kg).
Vacuum Gripper (5 kg payload)

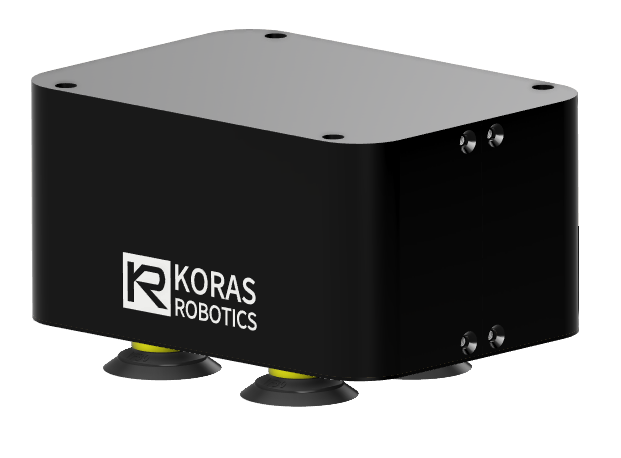

VAC-I-05 (Vacuum Gripper with 5 kg Payload)
제품 개요
- 진공을 발생시켜 물체를 흡착 파지
- 별도의 진공펌프 또는 공기압축기 불필요
- 사용 목적에 따라 흡착패드 교체 가능
- 흡착패드 개수 변경 가능. (예, 중앙의 1개 패드)
제품 사양
| Model | VAC-I-05 |
|---|---|
| Vacuum level (Vacuum pressure) | 70% (−0.7 bar) |
| Air flow | 11 L/min |
| Gripping time | 0.4 s |
| Releasing time | 0.3 s |
| Payload | 5 kg 1) (∅20 pad × 5), Max. 10 kg 1) (∅30 pad × 5) |
| Weight | 1.05 kg 2) |
| Dimensions (WDH) | 130×95×65.6 mm 2) |
| Supply voltage | 24 VDC |
1) with 1.5 g acceleration applied
2) Including the drive unit and excluding the ATC tool-side unit & robot bracket

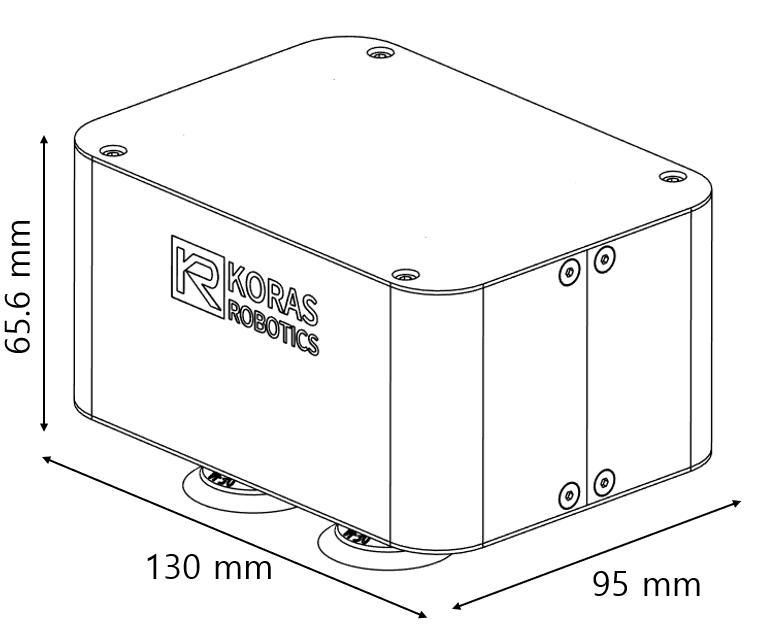

Dimensions of VAC-I-05
진공 그리퍼 확장 키트
- 그리퍼에 원터치 피팅 및 확장부를 추가하여 다양한 물체에 대응 가능
- 최대 12개의 흡착패드 연결 가능
- 대상 물체에 맞게 프레임 위치(간격) 조절 가능

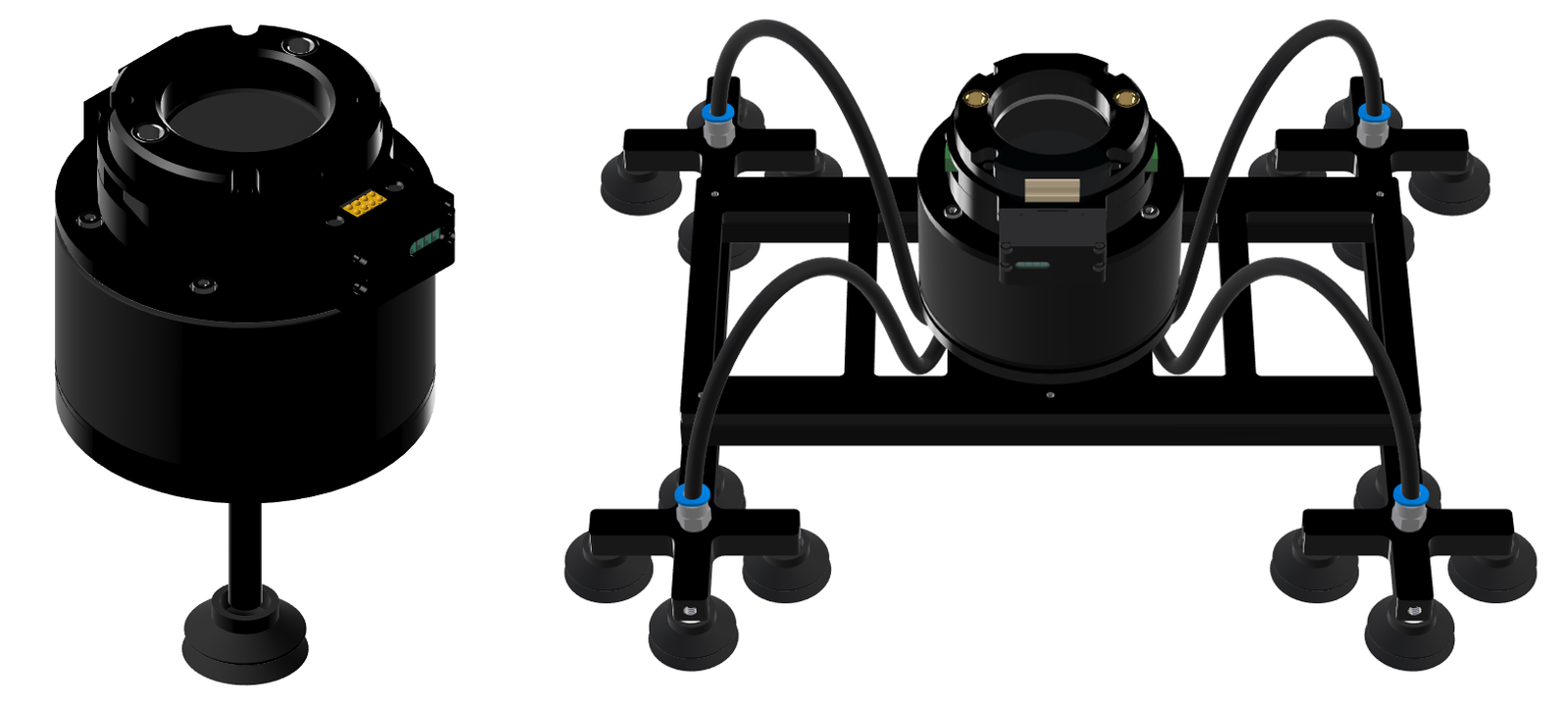

Examples of VAC-EX

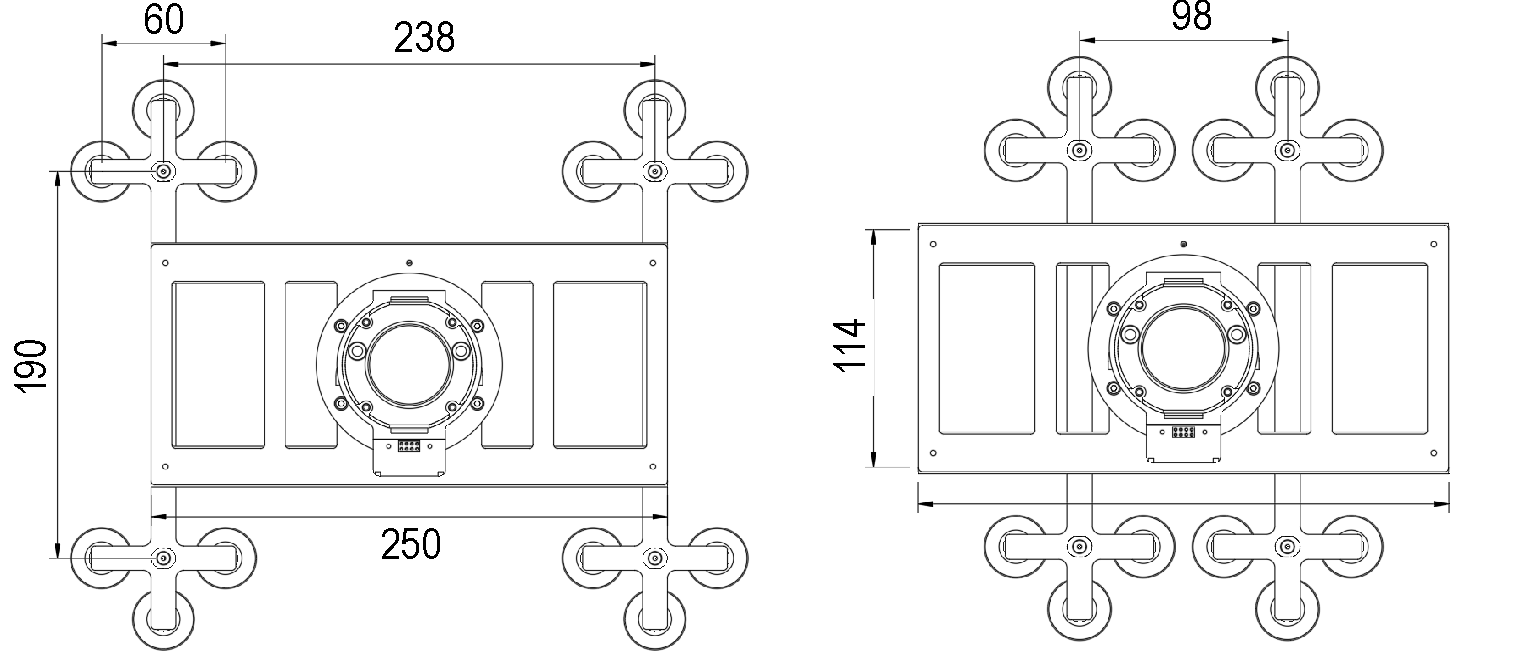

Dimensions of VAC-EX
